شیرهای صنعتی یکی از اجزای ضروری در بسیاری از سیستمهای اتوماسیون و کنترل جریان هستند. از جمله انواع مختلف شیرهای صنعتی، شیر پروانهای پنوماتیک به دلیل ویژگیهای خاص خود در بسیاری از صنایع مورد استفاده قرار میگیرد. این نوع شیر با استفاده از فشار هوای فشرده و یک عملگر پنوماتیک برای کنترل جریان مایعات و گازها طراحی شده است. در این مقاله، به بررسی اجزای تشکیلدهنده، کاربردها و مزایای شیر پروانهای پنوماتیک پرداخته میشود.
ساختار و نحوه عملکرد شیر پروانهای پنوماتیک

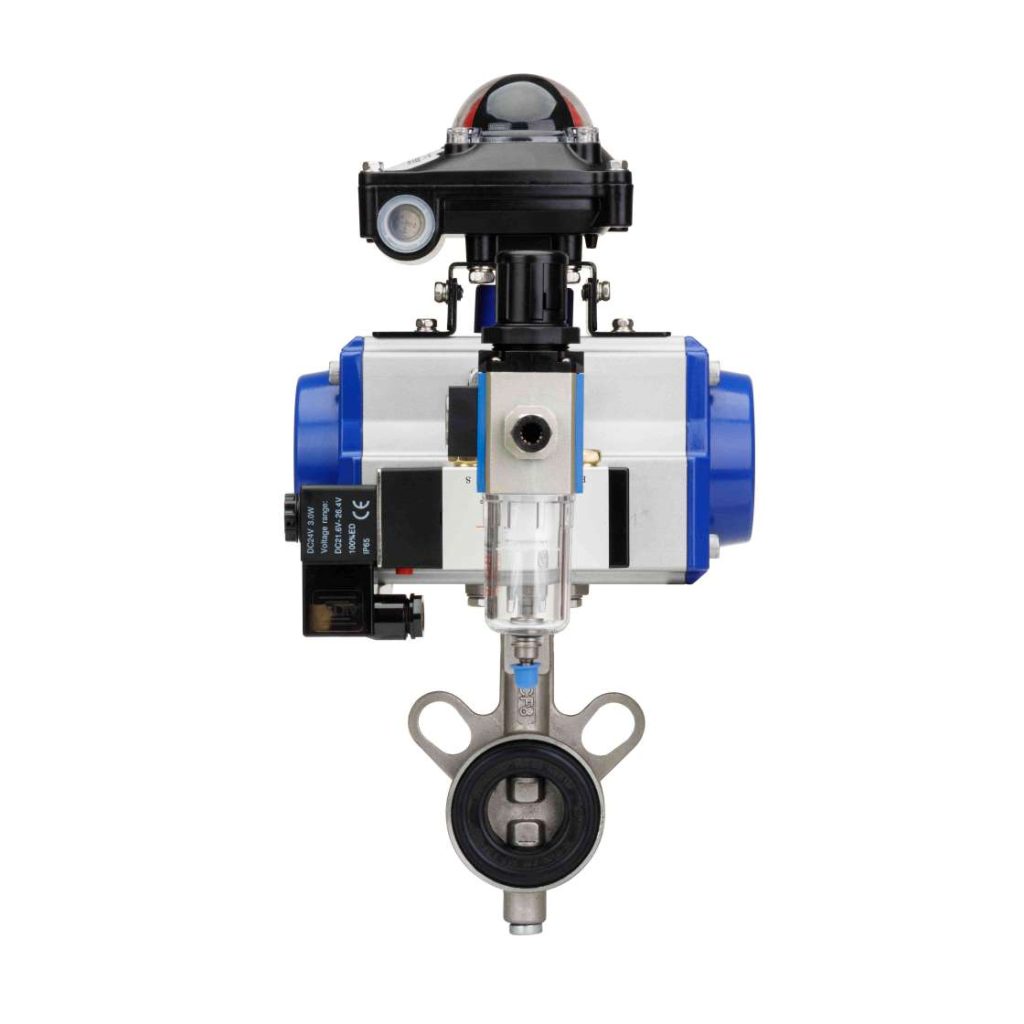

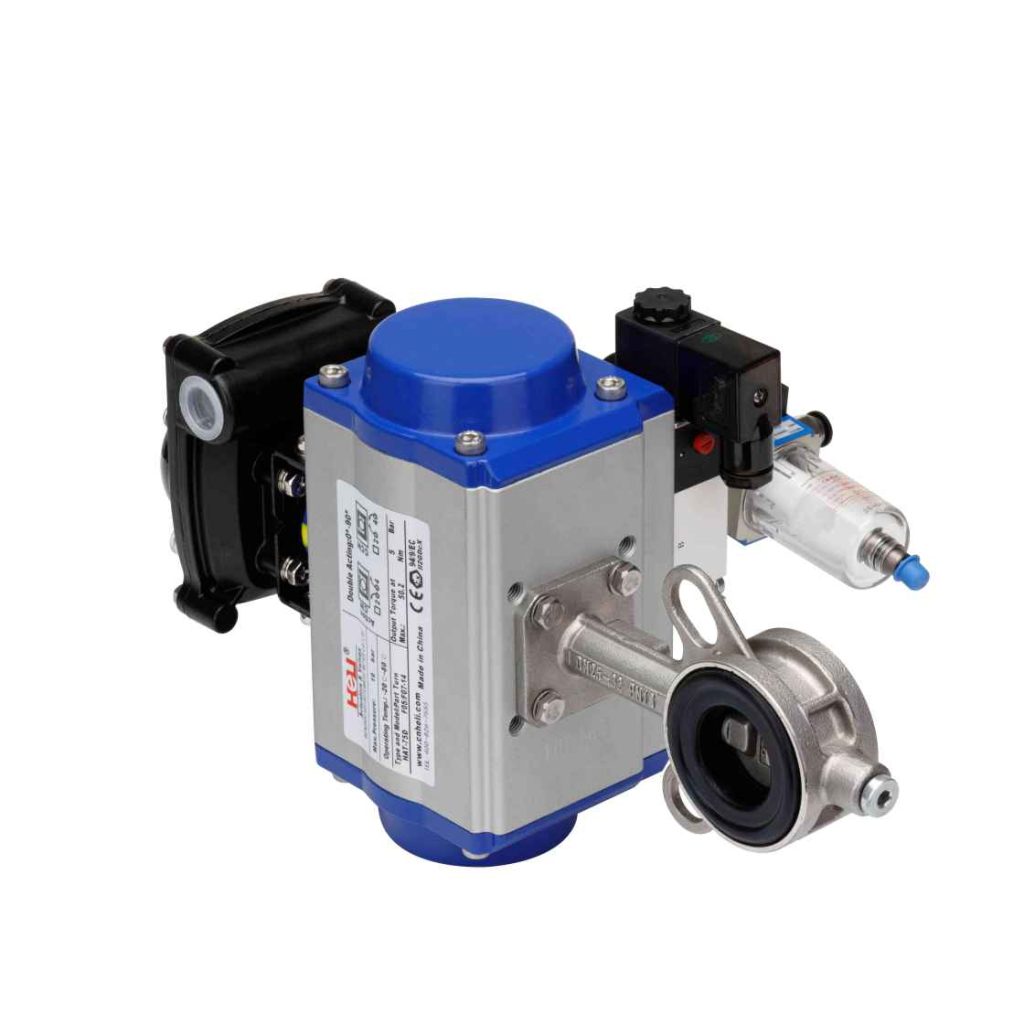

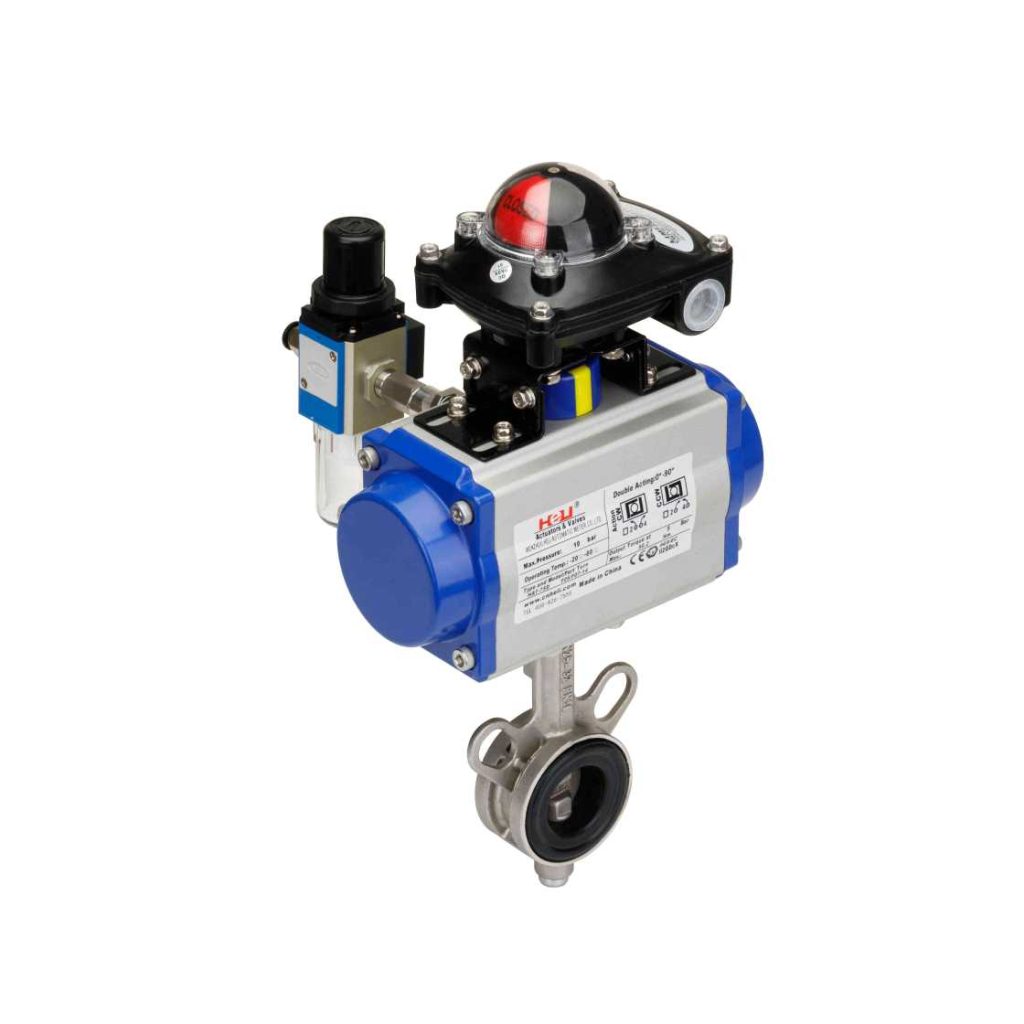

شیر پروانهای پنوماتیک به طور کلی از سه بخش اصلی تشکیل شده است： بدنه شیر، دیسک پروانهای و عملگر پنوماتیک. بدنه شیر معمولاً از مواد مقاوم در برابر خوردگی مانند فولاد ضد زنگ ساخته میشود و در محلهایی که نیاز به مقاومسازی در برابر فشار و دماهای مختلف است، استفاده میشود. دیسک پروانهای در وسط جریان قرار دارد و با چرخش خود میزان جریان مایعات یا گازها را کنترل میکند. عملگر پنوماتیک که معمولاً به یک سیلندر متصل است، با استفاده از فشار هوای فشرده این دیسک را به حرکت در میآورد و جریان را باز یا بسته میکند. این سیستمهای پنوماتیک به دلیل سرعت بالای عملکرد و قابلیت کنترل دقیق جریان، در صنایع مختلف مورد توجه قرار گرفتهاند. شیر پروانهای پنوماتیک معمولاً برای سیستمهای با جریان زیاد و فشار متوسط طراحی میشود و برای کار در دماهای مختلف و شرایط کاری دشوار مناسب است.
